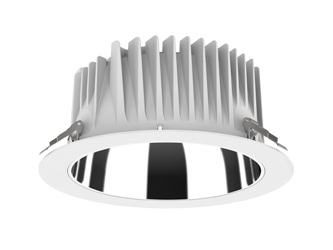

LD-268 UGR<19 LED-Downlight mit tiefem Reflektor
Dieses Downlight mit traditionellem Tiefenreflektor bietet eine perfekte Kombination aus hoher Lichtausbeute, komfortabler Beleuchtung und benutzerfreundlichem Design (UGR < 19), ohne Kompromisse bei der Lichtleistung (Farbwiedergabe und Farbgleichmäßigkeit) einzugehen. CCT-Änderungsfunktion verfügbar. Es bietet eine große Auswahl an Optionen zum schaffen des gewünschten Ambientes. Zwei Rahmenoptionen: Standardrahmen und unsichtbarer Rahmen, Gesamtgröße von 2,5 Zoll bis 10 Zoll.

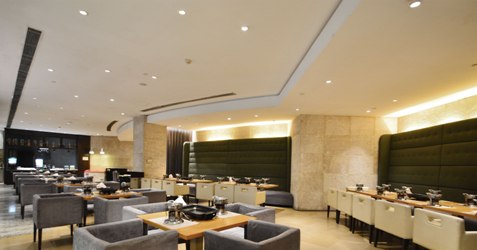

Es ist für allgemeine Beleuchtungsanwendungen in Büros, Supermärkten, Geschäften, Schulen, Hotels usw. konzipiert. Es wird auch häufig in öffentlichen Bereichen wie Treppenhäusern, Lobbys, Rezeptionen, Fluren usw. verwendet.
Merkmale:
- Zwei Rahmenoptionen: Standardrahmen und unsichtbarer Rahmen (kann durch Anstrich verdeckt werden)
- Tiefes Reflektordesign mit UGR<19.
- Hohe Lumeneffizienz, 100–110 lm/W.
- Austauschbare CCT (3000 K/4000 K/5700 K) mit Schiebeschalter.
- IP54 nur für den Innenbereich.

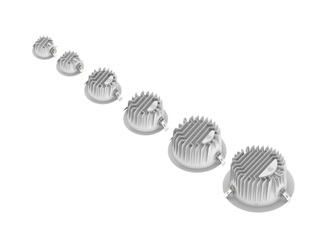

- Komplette Größen: 2,5/3/4/6/8/10 Zoll.
- Großer Leistungsbereich: 8/10/18/25/35/40/45/50 W.
- Flimmerfreier externer Treiber, Triac-dimmbar, DALI, 0–10 V verfügbar.
| Code-Nr. | DL268-2,5-8W | DL268-3-10W | DL268-4-10W | DL268-4-18W | DL268-6-18W | DL268-6-25W |
|---|---|---|---|---|---|---|
| Abmessungen (mm) | Ø95*55 | Ø108*55 | Ø145*77 | Ø172*90 | ||
| Ausschnitt (mm) | Ø82-88 | Ø90-95 | Ø125-135 | Ø150-165 | ||
| Watt(W) | 8W | 10 W | 10 W | 18W | 18W | 25 W |
| Nenneingangsspannung (V) | Wechselstrom 220-240 V | |||||
| Eingangsspannung (V) | 230 V | |||||
| Lichtquelle | SMD 2835 | |||||
| SDCM | <6 | |||||
| CCT(K) | 1-CCT: 3000K/4000K/5000K/5700K II 3-CCT: 3000K/4000K/5700K | |||||
| CCT-Auswahl-DIP-Schalter | JA | |||||
| Nicht dimmbar 1-CCT Lichtstrom (lm) ±5 % | 400-700 | 600-800 | 850-1100 | 1500-1900 | 1500-1900 | 2400-2800 |
| DIM 1-CCT Lichtstrom (lm) ±5% | 400-700 | 600-800 | 850-1100 | 1400-1800 | 1400-1800 | 2300-2700 |
| Nicht dimmbar, 3-CCT, Lichtstrom (lm) ±5 % | 400-700 | 600-800 | 800-1000 | 1500-1700 | 1500-1800 | 2300-2500 |
| DIM 3-CCT Lichtstrom (lm) ±5% | 400-700 | 600-800 | 800-1000 | 1400-1700 | 1400-1700 | 2200-2500 |
| CRI | Ra>80 | |||||
| Abstrahlwinkel (°) | 60° | |||||
| UGR | <19 | |||||
| LED-Treiber | Ausgebaut | |||||
| Dimm-Option | Triac dimmbar | |||||
| Elektrische Klasse | Klasse II | |||||
| Schutzart (IP-Schutzart) | IP54 | |||||
| Schlagfestigkeit (IK-Bewertung) | IK06 | |||||
| Produktveredelung (Basis) | Weiß RAL9016 / Schwarz RAL9015 | |||||
| Werkstoffe der Optik | PC | |||||
| Gehäusematerialien | Druckguss | |||||
| Lebensdauer (Std.) | 50.000 Stunden | |||||
| Glühdrahtprüfung (℃) | 650℃ | |||||
| Betriebstemperatur (℃) | -20℃ ~45℃ | |||||
| Lagertemperatur (℃) | -20℃ ~65℃ | |||||
| Installation | Versenkte Installation | |||||
| Code-Nr. | DL268-8-18W | DL268-8-25W | DL268-8-35W | DL268-8-40W | DL268-10-35W | DL268-10-45W | DL268-10-50W |
|---|---|---|---|---|---|---|---|
| Abmessungen (mm) | Ø228*107 | DL280*123 | |||||
| Ausschnitt (mm) | Ø200-210 | Ø230-260 | |||||
| Watt(W) | 18W | 25 W | 35 W | 40 W | 35 W | 45 W | 50 W |
| Nenneingangsspannung (V) | Wechselstrom 220-240 V | ||||||
| Eingangsspannung (V) | 230 V | ||||||
| Lichtquelle | SMD 2835 | ||||||
| SDCM | <6 | ||||||
| CCT(K) | 1-CCT: 3000K/4000K/5000K/5700K II 3-CCT: 3000K/4000K/5700K | ||||||
| CCT-Auswahl-DIP-Schalter | JA | ||||||
| Nicht dimmbar 1-CCT Lichtstrom (lm) ±5 % | 1650–2000 | 2600-3000 | 3400-4000 | 3700-4300 | 3700-4100 | 4400-5000 | 4700-5300 |
| DIM 1-CCT Lichtstrom (lm) ±5% | 1600-1900 | 2500-2900 | 3300-3900 | 3600-4200 | 3600-4000 | 4300-4900 | 4600-5200 |
| Nicht dimmbar 1-CCT Lichtstrom (lm) ±5 % | 1600-1900 | 2500-2900 | 3300-3900 | 3600-4200 | 3600-4000 | 4300-4900 | 4600-5200 |
| DIM 3-CCT Lichtstrom (lm) ±5% | 1500-1800 | 2400-2800 | 3200-3800 | 3600-4100 | 3500-3900 | 4300-4900 | 4500-5200 |
| CRI | Ra>80 | ||||||
| Abstrahlwinkel (°) | 60° | ||||||
| UGR | <19 | ||||||
| LED-Treiber | Ausgebaut | ||||||
| Dimm-Option | Triac dimmbar | ||||||
| Elektrische Klasse | Klasse II | ||||||
| Schutzart (IP-Schutzart) | IP54 | ||||||
| Schlagfestigkeit (IK-Bewertung) | IK06 | ||||||
| Produktveredelung (Basis) | Weiß RAL9016 / Schwarz RAL9015 | ||||||
| Werkstoffe der Optik | PC | ||||||
| Gehäusematerialien | Druckguss | ||||||
| Lebensdauer (Std.) | 50.000 Stunden | ||||||
| Glühdrahtprüfung (℃) | 650℃ | ||||||
| Betriebstemperatur (℃) | -20℃ ~45℃ | ||||||
| Lagertemperatur (℃) | -20℃ ~65℃ | ||||||
| Installation | Versenkte Installation | ||||||

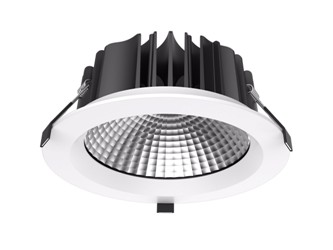

LD-22 Citizen COB-Downlight
Das LEDONIK COB-Downlight ist einzigartig gestaltet mit Reflektor und COB-Hochleistungs-LED-Chip.
Kurzer Kühlkörper, geeignet für alle Arten von Installationen. Aluminiumprofil sorgt für hervorragende Wärmeableitung.
Die isolierte Treiberlösung sowohl in der dimmbaren als auch in der nicht dimmbaren Version
sorgt für eine stabile Arbeitsleistung.
Anwendung: Geeignet für gewerbliche und private Anwendungen wie Büro, Supermarkt, Geschäft,
Schule, Hotel, Restaurant, Werkstatt, Lager, Zuhause usw.
| Code | LEDChip | Leistung | Strahlwinkel | CCT | Lumen (±5 %) | Größe |
|---|---|---|---|---|---|---|
| LD-22-3-10W | Citizen COB | 10 W | 60° | 2700 K, 3000 K, 4000 K, 5000 K | 640-800lm | Ø110*53mm /Ausschnitt 90-100mm |
| LD-22-3-13W | Citizen COB | 13W | 60° | 2700 K, 3000 K, 4000 K, 5000 K | 780-890lm | Ø110*53mm/ Ausschnitt 90-100mm |
| LD -22-4-18W | Citizen COB | 18W | 24°/45°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 1760-2030lm | Ø145*65mm/ Ausschnitt 120-130mm |
| LD-22-4-25W | Citizen COB | 25 W | 24°/45°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 2370-2580lm | Ø145*65mm/ Ausschnitt 120-130mm |
| LD-22-6-18W | Citizen COB | 18W | 36°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 1760-2030lm | Ø190*75mm/ Ausschnitt 160-170mm |
| LD22-6-25W | Citizen COB | 25 W | 36°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 2300-2580lm | Ø190*75mm/ Ausschnitt 160-170mm |
| LD-22-6-35W | Citizen COB | 35 W | 36°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 3150-3430lm | Ø190*75mm/ Ausschnitt 160-170mm |
| LD-22-6-45W | Citizen COB | 45 W | 36°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 4050-4550lm | Ø190*75mm /Ausschnitt 160-170mm |
| LD-22-8-18W | Citizen COB | 18W | 24°/36°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 1760-2030lm | Ø225*87mm/ Ausschnitt 200-210mm |
| LD-22-8-25W | Citizen COB | 25 W | 24°/36°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 2300-2550lm | Ø225*87mm/ Ausschnitt 200-210mm |
| LD-22-8-35W | Citizen COB | 35 W | 24°/36°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 3150-3450lm | Ø225*87mm/ Ausschnitt 200-210mm |
| LD-22-8-45W | Citizen COB | 45 W | 24°/36°/60° | 2700 K, 3000 K, 4000 K, 5000 K | 3750-4200lm | Ø225*87mm /Ausschnitt 200-210mm |
